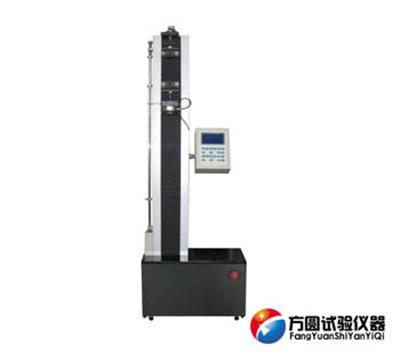

濟南方圓生產的100N液晶顯示電子萬能試驗機應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司， 24小時熱線:0531-83157169，我們將有專業的技術人員竭誠為您服務。

100N液晶顯示電子萬能試驗機主要用于塑料薄膜、拉伸膜、纏繞膜、紡織纖維、紙張、橡膠、膠粘劑、食品包裝材料、塑料片、絲繩、手機排線、電線接頭、鋁箔銅箔、不銹鋼薄帶、鋼絲銅絲、不銹鋼絲等小負荷材料的拉伸、撕裂、剝離、封合等試驗。廣泛應用于廠礦企業、五金建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電、造紙等行業的材料檢驗分析，是科研院所、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

單臂主機穩定可靠，造型美觀大方，拉伸行程大，無級調速范圍廣。大屏幕液晶顯示器以單片機控制器作為控制系統核心，可以實時顯示試驗力、位移、速度等指標，并有試驗力峰值保持功能，既可以手動操作，也可以設定試驗參數自動完成試驗，自動計算材料的抗拉強度、伸長率等技術指標。數據結果可以查詢，可以打印。

（1）產品型號：WDS-01

（2）最大試驗力：100N/10kg

（3）試驗機準確等級：1級

（4）試驗力分辯率：0.01N

（5）試驗力測量范圍：2%---100%F.S

（6）試驗力示值相對誤差：±1%

（7）位移測量誤差：±1%

（8）位移分辯率：0.01mm

（9）速度測量范圍：1－500 mm/min，連續可調

（10）速度控制誤差：±1%

（11）有效拉伸空間：600mm

（12）主機尺寸：400×360×1330mm

（13）電源：220V±10%，單相，50Hz

（14）主機重量：150kg

注：可選配微型打印機

結構特點

本機帶有我公司開發的薄膜專用夾具和軟件，是薄膜材料的理想檢測設備。通過連接不同的附具，可廣泛應用于其他非金屬材料的拉伸檢測。

該機由四個部分組成：主機、控制器、液晶顯示及數據處理系統、連接夾具，各自獨立，可以單獨更換。具有主機剛度大，控制精度高，使用方便可靠、使用壽命長等優點。

原理

該機采用電機轉動帶動螺桿通過移動橫梁上、下運動給被檢測試件進行加載，此作用力通過上夾具體傳遞到高精度負荷傳感器上，上、下運動的位移被布置在機器頂端的光電編碼器精確測量，此兩路電信號通過電路傳遞到控制器中，經過采集處理器處理后顯示在液晶面板上。

FYTest系列控制器概述

FYTest系列試驗機測控儀外觀新穎、使用方便，能廣泛應用于建材、鋼材、木材、塑料等眾多行業的產品質量檢驗與試驗控制。FYTest系列測控儀在形體上設計美觀大方，在電路上設計精細合理，內置了功能強大的測控軟件，使該系列測控儀集“測量”、“控制”（注：控制功能只有控制版具有）、“計算”和“存儲”功能于一體。此外，該系列測控儀還具有體積微小，攜帶方便，性能穩定，功能強大，操作簡單，界面友好等優點。

FYTest系列控制器特點

1、能自動存儲最近20組試驗數據，并按相關國家檢驗標準和規范，自動計算結果。

2、上電開機即可使用，一鍵試驗；全中文表單，簡單方便。

3、采用大屏幕液晶顯示，清晰直接。

4、能自動進入下一個試驗，不用人工操作。

5、自動保存試驗數據功能，按鍵可以查看試驗數據。

FYTest系列控制器技術參數

1、力傳感器測量：最大滿量程MFS不限，雙向測量，靈敏度1/20000MFS，精度為示值的1%，全數字調節。

2、行程測量：編碼器方式，4倍頻輸入。

3、調速控制，橫梁位移脈沖方式無級調速1-500mm/min。

4、提供20組數據容量存儲。

5、自動計算應力、延伸率、抗拉強度等。

6、可配備微型微型打印機，打印試驗數據。

7、電源：220V AC。

售后服務

1、我公司產品的各項技術性能指標均符合合同和技術文件規定的要求，產品質量達到國家有關標準的要求。

2、產品由我公司負責運輸，用戶自行安裝就位、開箱。安裝完畢后，我公司派人前往調試和技術培訓。

3、設備質保期為一年，在質保期內，我公司對設備出現的各類故障及時免費維修（人為因素?fù)p壞除外）。

附錄（塑料拉伸性能試驗方法）

1、拉伸強度：在拉伸試驗中，試樣直至斷裂為止所承受的最大拉伸應力。

2、拉伸斷裂應力：在試驗試樣斷裂時的拉伸應力。

3、拉伸屈服應力：在拉伸應力-應變曲線上屈服點處的應力。

4、偏置屈服應力：應力-應變曲線偏離直線性達規定應變百分?jǐn)?shù)（偏置）時的應力。

5、斷裂伸長率：在拉力作用下，試樣斷裂時標線間距離的增加量與初始標距之比，以百分率表示。

6、拉伸應力-應變曲線：由應力-應變的相對值彼此對應地繪成的曲線圖。通常以應力值作為縱坐

標，應變值作為橫坐標。
