產品概述

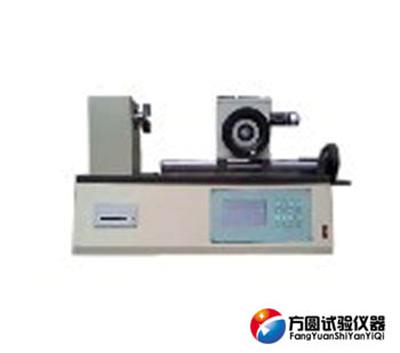

TNS臥式彈簧扭轉試驗機由機械加力、傳感器扭矩檢測、光電編碼器轉角顯示、機座等部分組成，適用于對各種扭轉彈簧，蝸卷彈簧做扭轉試驗，在一定的轉角下測定彈簧的扭矩，或在一定的扭矩下測定彈簧的轉角，也可用于其它彈性元件和磨擦機構的扭轉試驗。該試驗機通過電機、減速機、齒輪的傳動，帶動扭轉彈簧作往復運動，實現對扭簧的扭轉性能的檢測。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。主要使用于彈簧制造，低壓電器，動力機械，大專院校及科研單位實驗試等單位。

【主機】采用臥式結構，主體結構采用框架鑄造結構，以保證整機的剛性。夾具采用優

質合金結構鋼40CrNiMoA淬火（HRC45～50）方式，主傳動軸采用合金結構鋼淬火處理，

保證其使用壽命。試樣的安裝、拆卸方便、快捷。

【傳動系統】采用蝸輪蝸桿減速器傳動，保證傳動的均勻、穩定及傳動精度。

【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度θ，高精度輸出對稱性扭矩

傳感器采集試樣的扭矩T。液晶顯示試樣的扭矩T、扭轉角度θ。數據處理試件的最大扭

矩、最大扭轉角度、扭轉強度等。

【安全保護裝置】達到設置次數自動停機。

工作條件:

試驗機在下列條件下正常工作:

(1)在室溫20±10 ℃ 范圍內,相對濕度≤80%;

(2)在穩固的基礎上放置;

(3)在周?chē)鸁o(wú)振動,無腐蝕性介質和無強電磁場干擾的清潔的環境中;

(4)電源電壓的波動范圍不應超過額定電壓的±10%。

扭轉試驗機的工作環境要求

1、在室溫10°-35℃范圍內，對聞到要嚴格的試驗，試驗溫度應為：23℃±5℃；

2、相對濕度不大于80%；

3、在穩固的基礎上正確安裝；

4、在周?chē)鸁o(wú)振動、無腐蝕性介質和無強電干擾的清潔的環境中

5、電源電壓的波動范圍不應超過額定電壓的10%。
