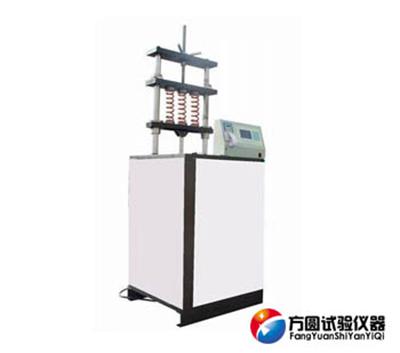

TPJ系列大型彈簧疲勞試驗機本機是由驅動系統、傳動系統、控制系統等組成，適用于各種螺旋彈簧、碟形簧和減震器、密封件彈簧等的疲勞壽命試驗，該機主要包括4種型號即TPJ-5/TPJ-10/TPJ-20/TPJ-50疲勞試驗機。廣泛應用于彈簧、減震器生產、應用等行業。該試驗機由電磁調速系統控制電機運行，通過偏心裝置帶動連桿使往復壓板上升、下降，完成對彈簧的疲勞試驗。該機通過單片機控制，實現試驗次數達到自動停機功能，該機集成度高，結構簡單，故障率低，性能穩定、可靠，操作簡單。廣泛應用于彈簧、減震器生產、廠礦企業、科研院校等行業。

工作原理

機械式彈簧疲勞試驗機是由電機、減速機連接凸輪帶動連桿做往復運動，實現對彈簧的壓縮運動。

主要應用于各種螺旋彈簧低頻率的疲勞性能試驗。

（1）根據彈簧的技術要求，調整彈簧的振幅和頻率。

（2）預置試驗次數自動停機。

（3）TPJ－5、10、20、50具有彈簧斷裂自動停機功能。

（4）操作簡單，運行可靠穩定。

適用行業及范圍

（1）生產汽車懸架彈簧、摩托車減振彈簧的廠家。

（2）汽車、摩托車行業及減振器等企業。

產品型號 TPJ－5 TPJ－10 TPJ－20 TPJ－50

最大靜試驗力（N） 5000 10000 20000 50000

頻率 0.5～5 Hz

振幅 0～50 mm

計數器容量 9×109次

試驗彈簧最大外徑 Ф90 mm Ф150 mm

試驗彈簧自由長度 150 mm 390 mm

電源電壓 380 VAC   50 Hz
