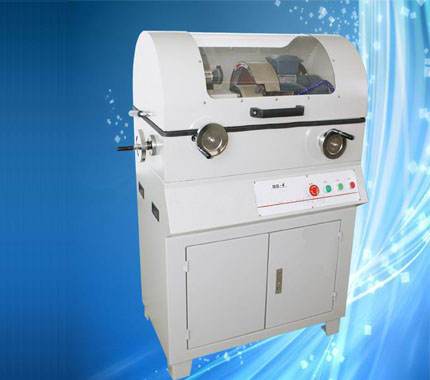

Q-100B型切割機是由機身、電控箱、切割室、電機、冷卻系統(tǒng)、切割砂輪片等部件組成。本切割機不但可以切割直徑為100mm以內的圓形工件，還可以切割高100mm、深200mm以內的長方形試樣。

工作原理

該機通過冷卻系統(tǒng)對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，更便于切割者使用，是大專院校、工廠企業(yè)金相試驗必備的制樣設備之一。

電 源： 三相四線（380v 、50Hz）

主 軸 轉 速： 2100轉/分鐘

砂輪片規(guī)格： 350mm×2.5mm×32mm

最大切割能力： φ100mm

注：此處提到的Q-100B全自動金相試樣切割機切割能力系指新切割輪的設計切割能力，實際切割能力取決于試樣材質、砂輪片以及夾緊技術。

最大切割容積： 100mm×200mm

電 動 機： YS90L2-2 3KW

切割臺尺寸： 310×280mm

外 形 尺 寸： 930×990×1230mm
